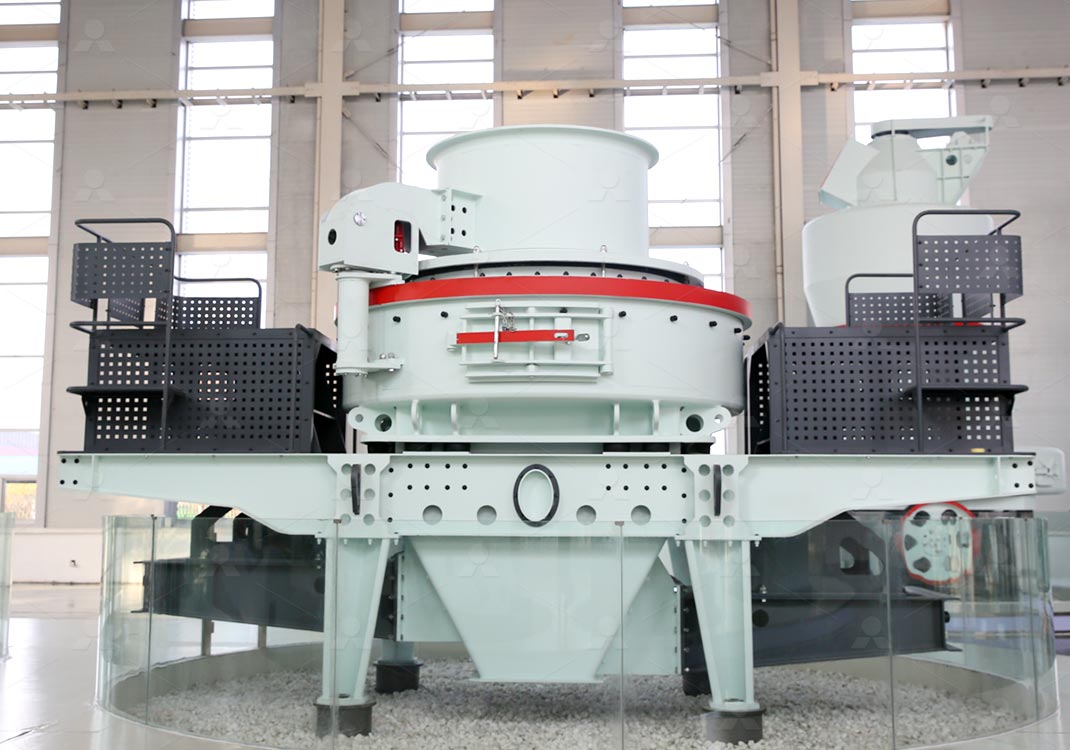

Центробежная ударная дробилка по серии VSI5X
Принцип работы
Материал входит в центр входа, (на схеме–1 «камень о металл »), материала попадет в импеллер высоким вращением, ускорит в нем, ускорение свободгошо падения может достигать несколько сотен раз, затем отбросают от внутренной дорожки импеллера с высокой скоростью, сначала ударно раздробляют вместе с частью материала свободного падания, затем вместе ударит по подкладке вихретока, и ограничивает от подкладки, наклонно ударит верхную часть камеры вихретока, затем материал меняет гаправление, склонно двигает вниз, материал, выброщенный от импеллера складывается в кучу материала.
Материал входит в центр и боковой входа (на схеме–2 «камень о камень»), делится на две части материала попадет в импеллер высоким вращением, ускорит в нем, ускорение свободного падения может достигать несколько сотен раз, затем отбросают от внутренной дорожки импеллера с высокой скоростью, сначала ударно раздробляют вместе с частью материала свободного падания, затем вместе ударит по подкладке вихретока, и ограничивает от подкладки, наклонно ударит верхную часть камеры вихретока, затем материал меняет направление, склонно двигает вниз, материал, выброшенный от импеллера складывается в кучу материала.
Спецификация - Технические параметры
1. Main technical parameters:
| Модель | Производство песка |
Улучшение кубовидности |
Производство песка |
Улучшение кубовидности |
Скорость (об/мин) |
Мощность (кВт) |
| Максимальный размер исходного материала (мм) |
Мак. Размер питателя (мм) |
|||||
| VSI5X7615 | 35 | 30 | 150-280 | 70-140 | 1700-1900 | 75×2 |
| VSI5X8522 | 40 | 35 | 240-380 | 120-190 | 1500-1700 | 110×2 |
| VSI5X9532 | 45 | 40 | 350-540 | 180-280 | 1300-1510 | 160×2 |
| VSI5X1145 | 50 | 45 | 500-640 | 250-360 | 1100-1310 | 220×2 |
Внимание:производительность в зависимость от крупности, влажность и характеристики материалов, вышеуказанные производительностиопределенны по известняками, имеющие средние твердости.
2. Технические характеристики системы смазки:
| Вместимость танка (Л.) |
Номинальное давление (МПа) |
Пропускная способность (Л/мин) |
Мощность (Ква) |
Потребление охлаждающей воды (м3/ч) |
электрическое нагревание(в) |
Медиум |
| 240 | 0.63 | 8 | 0.31 | ≥1.2 | 220 | осевое масло 32—46# |
