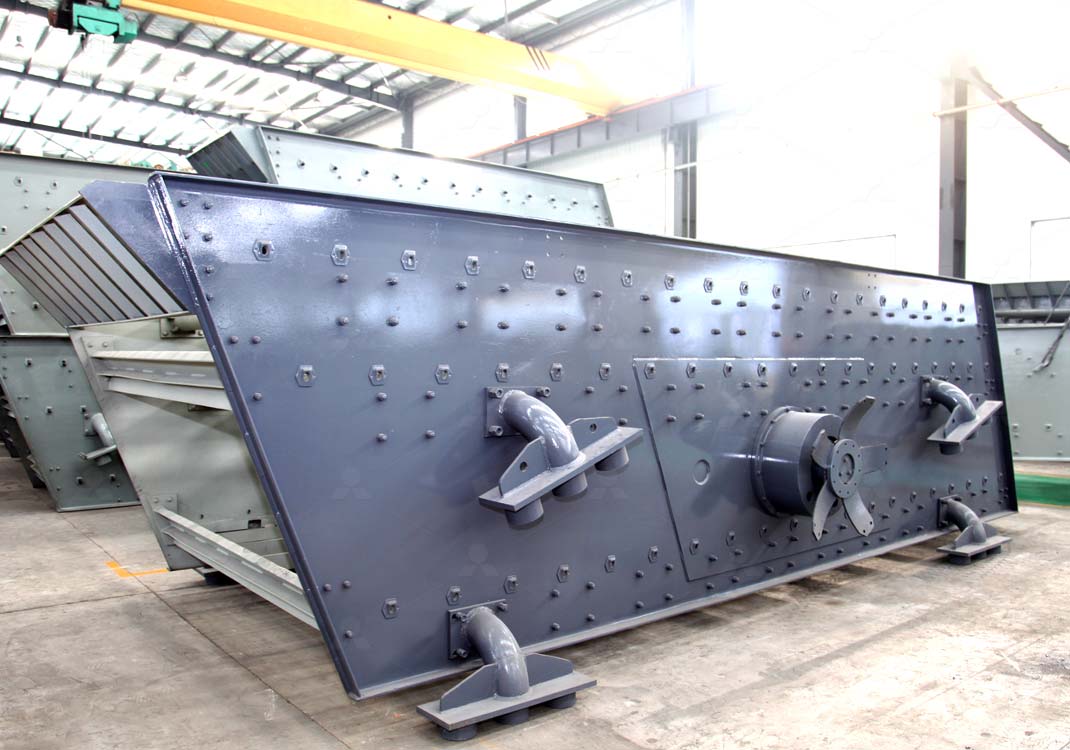

Вибросито YKN
1. Особенности вибросита YKN
Соединение между двигателем и вибратором использует гибкую муфту, что делает передачу крутящего момента без передачи осевого усилия и его работу более стабильной.
Оптимизированная структура
Использование технологии анализа конечных элементов для оптимального расчета рамы сита; боковая пластина принимает общие изгибаемые детали, на которых сварка не так легко трескается; посредством регулировки количества эксцентриковых блоков вибратор может соответствовать требованиям различной возбуждающей силы и различной амплитуды.
Простота обслуживания
Эта серия вибросит использует синхронную зубчато-ременную конструкцию, которая легче по весу и проще в обслуживании по сравнению с синхронной передачей; вибратор использует внешнюю эксцентриковую блочную конструкцию, которая более удобна в установке и демонтаже, чем вибратор с эксцентриковым валом, и более проста в обслуживании; с универсальным шарнирным соединением между вибраторами установка становится более гибкой.
2. Принцип работы
Круговой вибрационный грохот серии YKN — это система сортировочного оборудования с принудительной вибрацией, состоящая из вибрационных частей с коробкой грохота и возбудителем и т. д., а также пружины в качестве упругого компонента. При работе двигатель приводит в действие возбудитель с помощью промежуточного вала и гибкой муфты, чтобы заставить эксцентриковый блок возбудителя быстро вращаться, а затем создать возбуждающую силу, которая заставляет короб грохота непрерывно вибрировать. Материал совершает непрерывное движение снаряда на наклонной поверхности грохота вместе с коробкой грохота. При подбрасывании вверх материалы наслаиваются, и в процессе падения вниз для контакта с поверхностью грохота гранулы падают через сито, процесс классификации гранул завершается снова и снова.
Спецификация - Технические параметры
| Модель | Площадь экрана (м²) | Угол установки（°） | Размер сита (мм) | Макс. размер экрана (мм) | Число вибраций (об/мин) | двойная амплитуда (мм) | Установленная мощность (кВт) | Мощность (т/ч) |
| 2YKN1860 | 2×10.8 | 20 | 5~150 | 400 | 800-900 | 5~9 | 22 | 70~400 |
| 3YKN1860 | 3×10.8 | 20 | 5~150 | 400 | 800-900 | 5~9 | 22 | 70~400 |
| 4YKN1860 | 4×10.8 | 20 | 5~150 | 400 | 800-900 | 5~9 | 30 | 70~400 |
| 2YKN2160 | 2×12.6 | 20 | 5~150 | 400 | 800-900 | 7~11 | 30 | 100~600 |
| 3YKN2160 | 3×12.6 | 20 | 5~150 | 400 | 800-900 | 7~11 | 37 | 100~600 |
| 4YKN2160 | 4×12.6 | 20 | 5~150 | 400 | 800-900 | 7~11 | 45 | 100~600 |
| 2YKN2460 | 2×14.4 | 20 | 5~150 | 400 | 800-900 | 7~11 | 30 | 150~850 |
| 3YKN2460 | 3×14.4 | 20 | 5~150 | 400 | 800-900 | 7~11 | 37 | 150~850 |
| 4YKN2460 | 4×14.4 | 20 | 5~150 | 400 | 800-900 | 7~11 | 45 | 150~850 |
| 2YKN3072 | 2×21.6 | 20 | 5~120 | 300 | 700-900 | 7~10 | 2×37 | 200~1200 |
| 3YKN3072 | 3×21.6 | 20 | 5~120 | 300 | 700-900 | 7~10 | 2×37 | 200~1200 |
| 2YKN3672 | 2×25.92 | 20 | 5~120 | 300 | 700-900 | 7~10 | 2×45 | 240~1650 |
| 3YKN3672 | 3×25.92 | 20 | 5~120 | 300 | 700-900 | 7~10 | 2×45 | 240~1650 |
| 2YKN3075 | 2×22.5 | 20 | 5~120 | 300 | 700-900 | 7~10 | 2×37 | 200~1200 |
| 3YKN3075 | 3×22.5 | 20 | 5~120 | 300 | 700-900 | 7~10 | 2×37 | 200~1200 |
